  文章名称 变电站数字物理混合仿真培训系统
名称: 变电站数字物理混合仿真培训系统
关注: 7576
日期: 2010-10-25
简报:

    变电站数字物理混合仿真培训系统

  文章内容



    数字物理混合仿真系统的主要目的在于为电力行业的运行、维护、检修、测试等相关专业人员提供科学、规范、系统的岗位技术

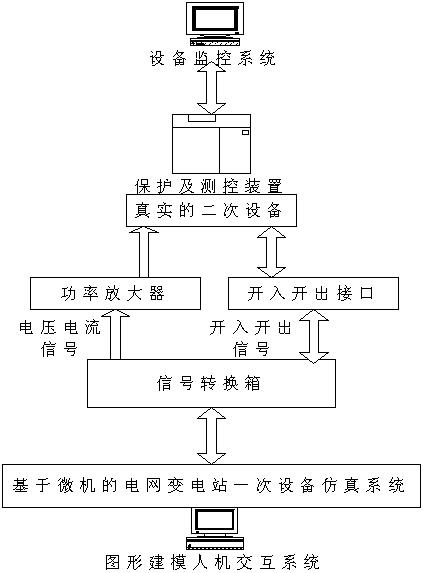

培训,为继电保护和自动化人员提供高水平的培训及测试等技术服务。数字物理混合仿真是将变电站的仿真内容部分用软件仿真、部


分用真实设备。即:采用真实的保护设备或真实的开关等,将这些真实的设备接入仿真系统之中,实现仿真系统与真实设备的对接。


由于采用了真实的设备,能够使受训人员认识和理解真实的保护装置,理解和掌握真实的保护装置在变电站以及电网的工作特性,克


服了纯软件仿真的缺点,满足了系统设置灵活性和设备环境真实性的要求,是变电运行特别是继电保护培训系统的发展趋势。





主要功能


    用户可以通过图形界面对电网结构和元件参数进行输入和修改,可以任意改变电网和变电站的主接线方式,任意调整电源出力和


负荷大小,在任意地点设置各种故障,从而对变电站运行进行完整的仿真模拟,实时输出与变电站相同的电压、电流波形,反映保护


动作后电网或变电站的电流、电压信号的动态特性,并真实模拟二次回路的各种故障现象。


一、 正常运行模拟


    (1)系统能进行电力系统的暂态过程实时仿真计算;


    (2)发电机模型能够反映发电机的暂态过程和系统电压、频率对发电机有功出力和无功出力的影响;


    (3)系统能够模拟实时变化的负荷;


    (4) 可以根据负荷曲线拟合方式对负荷进行模拟仿真;


    (5)变电站主接线形式包括3/2接线、双母线带旁路,单母线分段,单母线分段带旁路,桥型接线等接线方式; 仿真的精度及


准确性得到国内外公认以及权威的鉴定。


二、线路故障模拟


    (1) 任意点短路(含单相、二相和三相);


    (2) 任意点断线(含单相、二相和三相);


    (3) 各种瞬时性、永久性故障;


    (4) 线路暂态超越、区内外金属性故障、转换性故障、经电阻接地故障、手合到故障、系统振荡及振荡中再发生故障;


    (5) 复合型故障,包括系统中多点接地、多点短路、任意多种一次设备同时故障、开关拒动同时发生短路故障等;


    (6) 死区故障。


三、变压器本体及其相关故障


    (1) 变压器故障,包括相间短路、接地短路;


    (2) 变压器空投试验;


    (3) 变压器非电量信号:本体重瓦斯、本体轻瓦斯、有载重瓦斯、有载轻瓦斯、油温高、油温异常、压力释放和冷却器全停等;


    (4) 变压器档位。


四、母线故障


    (1) 母线短路;


    (2) 母线接地;


    (3) 瞬时性、永久性故障;


    (4) 死区故障。


五、电容器、电抗器瞬时性、永久性故障。


六、开关本体及其相关的故障


    (1) 开关拒动;


    (2) 开关偷跳;


    (3) 非全相运行;


    (4) 开关的各种异常 (压力降低禁止跳闸;压力降低禁止合闸;压力降低禁止重合闸;压力降低禁止操作;开关气压、油压降低);


    (5) 开关合在有故障的线路或母线上。


七、刀闸本体及其相关的故障


    (1) 带负荷拉、合刀闸引发故障;


    (2) 带电合接地刀闸及其造成短路;


    (3) 刀闸操作机构故障:刀闸分、合不到位,三相不一致。


八、二次回路故障:


    (1) TA/TV断线、极性方向、短路、二次回路开路;


    (2) 提供强大的组态功能,用户可以通过软件控制的独立继电器模拟二次回路任意的异常或故障现象。


九、直流系统故障:正负极接地故障

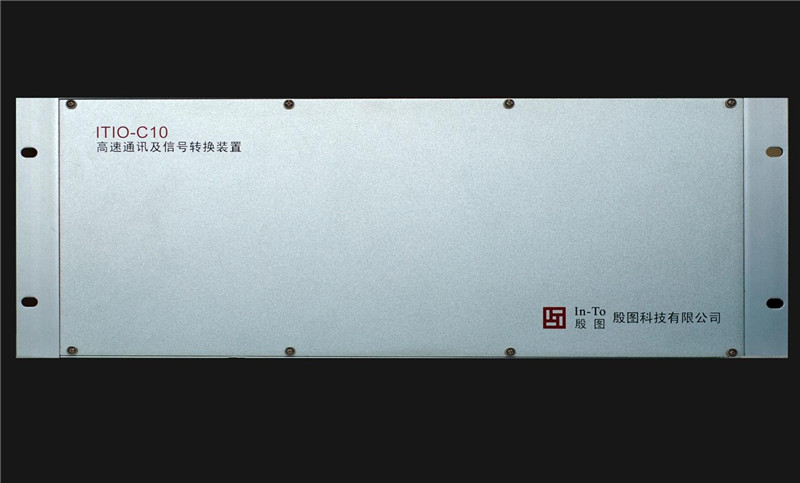

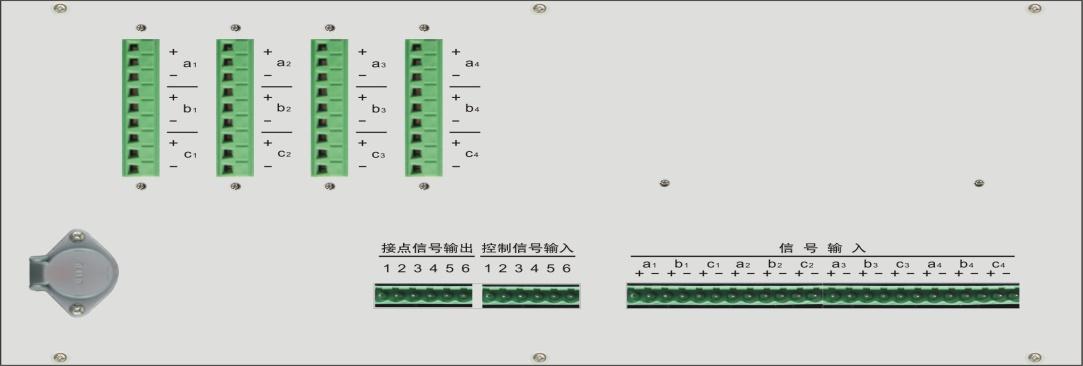

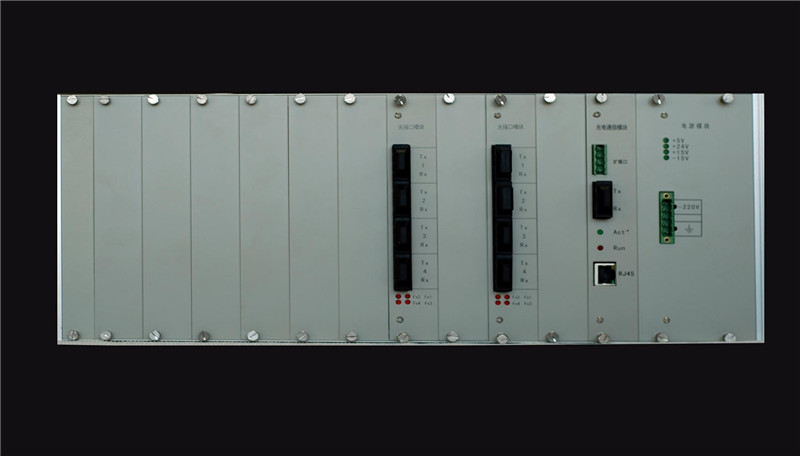

                         满足实时通讯需要的、嵌入式高速光纤通讯及信号转换系统

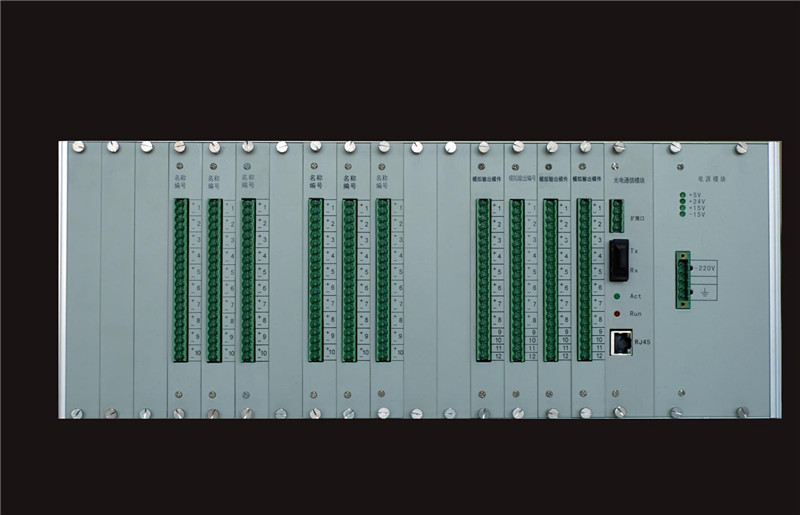

                               功能强大的、可灵活组态的二次回路故障模拟装置

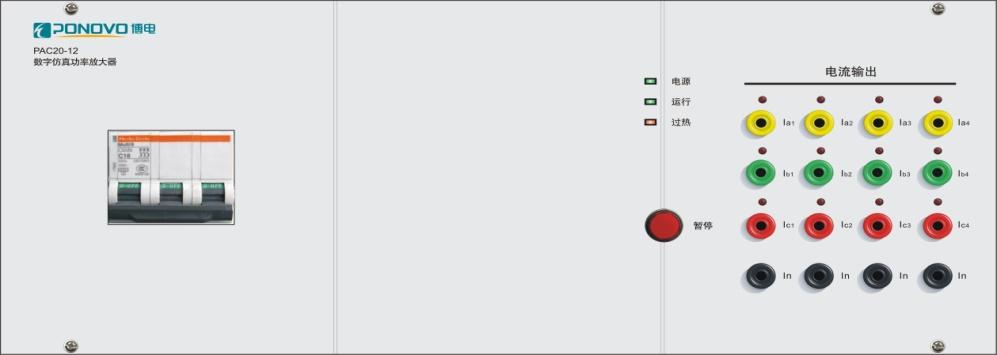

                                有长期、稳定、可靠运行经验的电压电流功率放大器
